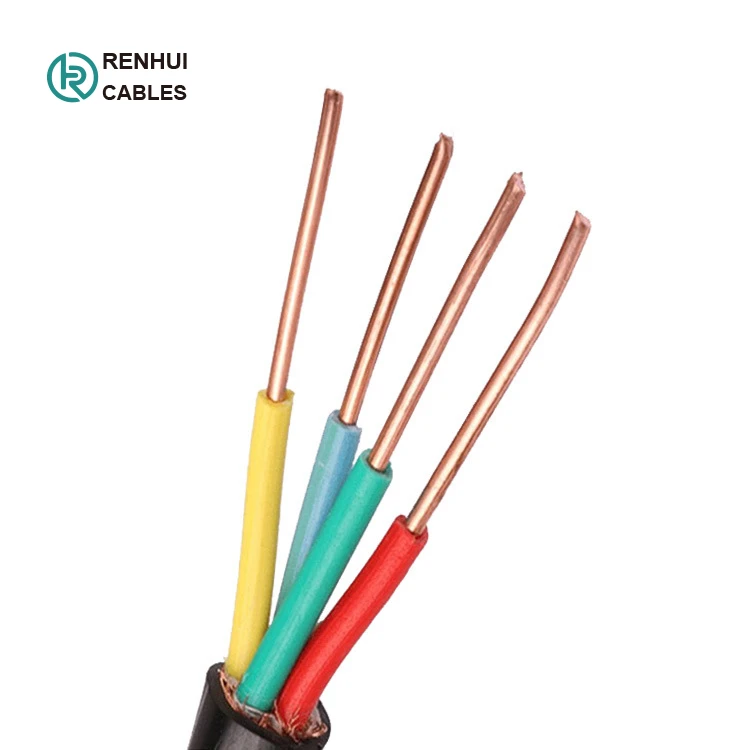

0.6/1KV NYY,NYY-J,NYY-O,Lågspänning Koppar PVC-isolering PVC-mantel Strömkabel
1.Ansökan :
PVC-isolerade kraftkablar används ofta i lågspänningsdistributionsnät i bostäder, kommersiella och industriella tillämpningar. De är lämpliga för inomhus- och utomhusinstallationer, med alternativ för direkt nedgrävning och installation i rör eller kabelrännor.
NYY används som strömkabel för energiförsörjning i statiska installationer, inomhus, utomhus, under jord, i betong och i vatten där mekaniska skador inte är att förvänta. Användningen av NYY-kablar är i enlighet med VDE 0298 del 1. Strömkapaciteten är enligt HD 603 S.1 och VDE 0276 del 1000. Produkten överensstämmer med EEC-direktiv 73/23 (lågspänningsdirektivet). CE-certifierade kablar.
Dessa kablar kan bära en rad strömförsörjningsspänningar, vanligtvis mellan 600V och 1000V, vilket gör dem idealiska för en mängd olika applikationer som belysning, värme, luftkonditionering och motorstyrning. De är också lämpliga för användning i verktygsmaskiner, kraftfördelningspaneler och annan industriell infrastruktur.
Den största fördelen med PVC-isolerade kraftkablar är deras ekonomiska kostnad jämfört med andra kabeltyper. De är också lätta att installera, underhålla och reparera. PVC-isolering ger god motståndskraft mot fukt, nötning och kemikalier vilket gör den väl lämpad för tuffa miljöer.
|
|
|
|
|
2.NYY kabelKonstruktion:
|
Dirigent: |
Bar koppartrådsledare |
|
|
Isolering: |
PVC |
|
|
Strö: |
PVC |
|
|
Slida: |
PVC-mantel, svart |
|
|
Kärnor: |
Färgkodad till VDE0293 |
|
|
Spänningsvärde: |
0.6/1kV |
|
|
Böjradie för en kärna: |
Minimum: |
15 x Ø |
|
Böjningsradie för flera kärnor: |
Minimum: |
12 x Ø |
|
O=Ingen skyddande jord – NYY-O |
||
|
J=grön/gul skyddsjord – NYY-J |
||
3.Specifikationsblad förNYYCkunna:
|
Antal kärnor och mm² per ledare |
Ytterdiameter (mm) |
Kopparindex (kg/km) |
Vikt (kg/km) |
|
NYY-J kabel |
|||
|
1 x 25 rm |
13.0 |
240.0 |
380 |
|
1 x 35 rm |
14.0 |
336.0 |
447 |
|
1 x 50 rm |
15.0 |
480.0 |
650 |
|
1 x 70rm |
17.0 |
672.0 |
864 |
|
1 x 185rm |
25.0 |
1776.0 |
2080 |
|
3 x 1,5re |
12.0 |
43.0 |
223 |
|
4 x 1,5re |
13.0 |
58.0 |
256 |
|
5 x 1,5 re |
14.0 |
72.0 |
293 |
|
7 x 1,5re |
15.0 |
101.0 |
360 |
|
10 x 1,5 re |
18.0 |
144.0 |
520 |
|
12 x 1,5 re |
19.0 |
173.0 |
560 |
|
14 x 1,5 re |
20.0 |
202.0 |
620 |
|
16 x 1,5 re |
21.0 |
230.0 |
680 |
|
19 x 1,5 re |
22.0 |
274.0 |
760 |
|
24 x 1,5re |
24.0 |
346.0 |
900 |
|
30 x 1,5 re |
26.0 |
432.0 |
1100 |
|
3 x 2,5re |
13.0 |
72.0 |
272 |
|
4 x 2,5re |
14.0 |
96.0 |
316 |
|
5 x 2,5re |
15.0 |
120.0 |
323 |
|
7 x 2,5re |
16.0 |
168.0 |
450 |
|
10 x 2,5 re |
20.0 |
240.0 |
630 |
|
12 x 2,5re |
20.0 |
288.0 |
680 |
|
14 x 2,5re |
21.0 |
336.0 |
790 |
|
19 x 2,5re |
23.0 |
456.0 |
990 |
|
24 x 2,5re |
26.0 |
576.0 |
1300 |
|
30 x 2,5 re |
28.0 |
720.0 |
1400 |
|
3 x 4re |
15.0 |
115.0 |
373 |
|
4 x 4re |
16.0 |
154.0 |
439 |
|
5 x 4re |
17.0 |
192.0 |
510 |
|
3 x 6re |
16.0 |
173.0 |
466 |
|
4 x 6re |
17.0 |
230.0 |
547 |
|
5 x 6re |
19.0 |
288.0 |
640 |
|
3 x 10re |
18.0 |
288.0 |
629 |
|
4 x 10re |
19.0 |
384.0 |
743 |
|
5 x 10re |
21.0 |
480.0 |
899 |
|
3 x 16re |
20.0 |
461.0 |
850 |
|
4 x 16re |
22.0 |
614.0 |
1039 |
|
5 x 16re |
23.0 |
768.0 |
1240 |
|
3 x 25rm/16re |
25.0 |
874.0 |
1595 |
|
4 x 25 rm |
27.0 |
960.0 |
1620 |
|
3 x 35sm/16re |
27.0 |
1162.0 |
1718 |
|
4 x 35 cm |
27.0 |
1344.0 |
1916 |
|
3 x 50sm/25rm |
31.0 |
1680.0 |
2383 |
|
4 x 50 cm |
31.0 |
1920.0 |
2639 |
|
3 x 70sm/35sm |
33.0 |
2352.0 |
3196 |
|
4 x 70 cm |
35.0 |
2688.0 |
3576 |
|
3 x 95sm/50sm |
38.0 |
3216.0 |
4271 |
|
4 x 95 cm |
40.0 |
3648.0 |
4746 |
|
3 x 120sm/70sm |
41.0 |
4128.0 |
5281 |
|
4 x 120sm |
43.0 |
4608.0 |
5813 |
|
3 x 150sm/70sm |
46.0 |
4992.0 |
6408 |
|
4 x 150sm |
48.0 |
5760.0 |
7263 |
|
3 x 185sm/95sm |
50.0 |
6240.0 |
7909 |
|
4 x 185 cm |
53.0 |
7104.0 |
8905 |
|
3 x 240sm/120sm |
57.0 |
8064.0 |
10162 |
|
4 x 240sm |
60.0 |
9216.0 |
11430 |
|
NYY-O kabel |
|||
|
1 x 10re |
10.0 |
96.0 |
176 |
|
1 x 16re |
11.0 |
154.0 |
239 |
|
1 x 25 rm |
13.0 |
240.0 |
380 |
|
1 x 35 rm |
14.0 |
336.0 |
447 |
|
1 x 50 rm |
15.0 |
480.0 |
650 |
|
1 x 70rm |
17.0 |
672.0 |
864 |
|
1 x 95rm |
19.0 |
912.0 |
1132 |
|
1 x 120rm |
21.0 |
1152.0 |
1405 |
|
1 x 150 rm |
22.0 |
1440.0 |
1710 |
|
1 x 185rm |
25.0 |
1776.0 |
2080 |
|
1 x 240rm |
27.0 |
2304.0 |
2669 |
|
1 x 300 rm |
30.0 |
2880.0 |
3305 |
|
1 x 500 rm |
39.0 |
4800.0 |
5400 |
|
2 x 1,5re |
11.0 |
29.0 |
210 |
|
2 x 2,5re |
12.0 |
48.0 |
250 |
|
2 x 4re |
14.0 |
77.0 |
360 |
|
2 x 6re |
15.0 |
115.0 |
400 |
|
2 x 10re |
17.0 |
192.0 |
500 |
|
4 x 16re |
22.0 |
614.0 |
1039 |
|
4 x 25 rm |
27.0 |
960.0 |
1620 |
|
4 x 50 cm |
31.0 |
1920.0 |
2639 |
|
4 x 70 cm |
35.0 |
2688.0 |
3576 |
|
4 x 95 cm |
40.0 |
3648.0 |
4746 |
