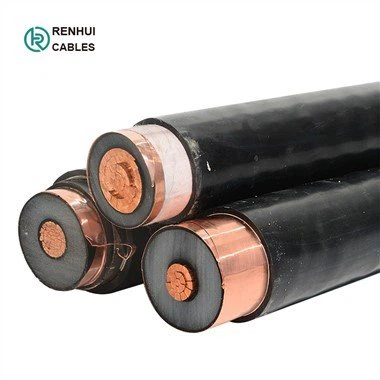

Mellanspänningskabel
1. Applikationer:
De tre kärnkablarna är designade för distribution av elektrisk kraft med nominell spänning Uo/U från 1,8/3KV till 26/35KV och frekvens 50Hz. De är lämpliga för installation mestadels i kraftstationer, inomhus och i kabelkanaler, utomhus, under jord och i vatten samt för installation på kabelrännor för industrier, växelverk och kraftverk.
 |
 |
 |
 |
2. Standard:
IEC 60502 del 1(1,8/3KV); IEC 60502 del 2 (3,6/6KV till 18/30KV)
3. Konstruktion:
|
|
Dirigent:Vanlig glödgad koppar eller aluminium som uppfyller IEC 60228 klass 1 eller 2.
Ledarskärm:Ledarskärmen består av ett extruderat lager av icke-metallisk, halvledande förening som appliceras ovanpå en halvledande tejp. Ledarskärmen appliceras under trippel extruderingsprocess över ledaren tillsammans med isoleringen och isoleringsskärmen. Den extruderade halvledande massan är ordentligt bunden till isoleringen för att utesluta alla lufthål och kan lätt tas av för hand på plats. Ledarskärmen är inte nödvändig för både PVC och EPR/HEPR-isolerade 1,8/3,6KV och 3,6/6KV kablar.
Isolering:Isoleringen är av polyvinylklorid (PVC) avsedd för 1,8/3,6KV och 3,6/6KV kablar, tvärbunden polyetenblandning (XLPE) eller etenpropengummi (EPR/HEPR).
Tabell1. Isolering Tjocklek på XLPE eller EPR/HEPR isolering
|
Nom. Korsa Sektion Område |
|
Isoleringstjocklek vid Nom. Spänning |
||||||||
|
1,8/3KV (Um=3.6)KV |
3,6/6KV (Um=7.2)KV |
6/10KV (Um=12KV) |
8,7/15KV (Um=17KV) |
12/20KV (Um=24KV) |
18/30KV (Um=36KV) |
21/35KV (Um=42KV) |
26/35KV (Um=42KV) |
|||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
|
|
XLPE/EPR |
XLPE |
EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
|
|
|
Fn-skärmad |
Avskärmad |
||||||||
|
10 |
2.0 |
2.5 |
3.0 |
2.5 |
- |
- |
- |
- |
- |
- |
|
16 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
- |
- |
- |
- |
- |
|
25 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
- |
- |
- |
- |
|
35 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
- |
- |
|
50 – 185 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
240 |
2.0 |
2.6 |
3.0 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
300 |
2.0 |
2.8 |
3.0 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
400 |
2.0 |
3.0 |
3.0 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
500 - 1600 |
2.2-2.8 |
3.2 |
3.2 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
Insulatipå skärm:Isoleringsskärmen består av ett extruderat skikt av icke-metallisk, halvledande förening extruderad över isoleringen av varje kärna. Det extruderade halvledande skiktet ska bestå av bunden eller kallavdragbar halvledande massa som kan avlägsnas för fogning eller avslutning. Som ett alternativ kan en halvledande tejp appliceras över de individuella kärnorna eller kärnaggregatet som ett underlag för metallskiktet. Minsta tjocklek är 0,3 mm och den maximala resistiviteten är 500 Ohm-m vid 90 grader . Skärmen är tätt monterad på isoleringen för att utesluta alla lufthål och kan lätt tas av för hand på plats. Isoleringsskärmen är inte nödvändig för både PVC- och EPR/HEPR-isolerade 1,8/3,6KV- och 3,6/6KV-kablar. Skärmen kan täckas av halvledande vattenblockerande svällbar tejp för att säkerställa längsgående vattentäthet.
Inre täckning och fyllmedel:För kablar med ett samlat metallskikt eller kablar med ett metalliskt skikt över varje enskild kärna med ytterligare samlade metallskikt, ska halvledande inre täckning och fyllmedel appliceras över de upplagda kärnorna. Innerhöljet och fyllnadsmaterialen är gjorda av icke-hygroskopiskt material som polypropen, förutom om kabeln ska göras i längdled vattentät. Det inre höljet är i allmänhet extruderat men kan överlappas om mellanrummen mellan kärnorna är fyllda.
Den ungefärliga tjockleken på extruderade inre beläggningar anges i tabell 2:
Tabell2. Ungefärlig tjocklek på extruderade innerbeklädnader
|
Fixerad diameter över upplagd Kärnor |
Cirka. Tjocklek av extruderad inre Beläggning |
|
|
mm |
mm |
|
|
> |
< |
|
|
- |
25 |
1.0 |
|
25 |
35 |
1.2 |
|
35 |
45 |
1.4 |
|
45 |
60 |
1.6 |
|
60 |
80 |
1.8 |
|
80 |
- |
2.0 |
*Den ungefärliga tjockleken på överlappade innerbeläggningar ska vara 0,4 mm för fiktiva diametrar över de upplagda kärnorna upp till och inklusive 40 mm
och 0,6 mm för större diameter.
Metalliskt lager:Metallskiktet kan appliceras över de individuella kärnorna eller kärnaggregatet kollektivt.
Följande typer av metallskikt tillhandahålls:
Metallisk skärm
Koncentrisk ledare
Metalliskt hölje
Metallisk rustning
Metallskärmen ska bestå av antingen koppartejp eller ett koncentriskt lager av koppartrådar eller en kombination av tejper och trådar. Den koncentriska ledaren appliceras direkt över innerbeklädnaden. Metallmanteln består av bly eller blylegering applicerad som ett tättslutande sömlöst rör. Den metalliska rustningen består av antingen platttrådsrustning, rundtrådsrustning och dubbeltejprustning.
Tabell 3. Minsta totala tvärsnitt av metallskärm
|
Nom. Tvärsnitt Yta av Kabel |
Min. Tvärsnitt av Metallic Skärm |
DC-motstånd av koppartråden Skärm |
|
mm2 |
mm2 |
mm |
|
upp till 120 |
16 |
1.06 |
|
150-300 |
25 |
0.72 |
|
400-630 |
35 |
0.51 |
|
800-1000 |
50 |
0.35 |
Separationsmantel (för pansarkabel):Separeringsmanteln består av ett lager av extruderad PVC, PE eller LSZH applicerat över de upplagda kärnorna under pansaret. PVC är normalt av klass ST2 och PE av grad ST7. Den nominella tjockleken beräknas av 0.02Du plus 0.6mm där Du är den fiktiva diametern under manteln i mm. För kablar utan blymantel ska den nominella separationsmanteltjockleken inte vara mindre än 1,2 mm. För kablar där separationsmanteln appliceras över blymanteln ska den nominella separationsmanteltjockleken inte vara mindre än 1,0 mm.
Tabell 4. Separationstjocklek
|
Kärndiameter |
Cirka. Tjockness av Inner Slida |
|
|
mm |
mm |
|
|
> |
< |
|
|
35 |
45 |
1.4 |
|
45 |
60 |
1.6 |
|
60 |
80 |
1.8 |
|
80 |
- |
2.0 |
Lappad sängkläder (för armerad blymantlad kabel):Det överlappade underlaget som appliceras på blymanteln består av antingen impregnerade/syntetiska sammansatta papperstejper eller en kombination av två lager av dessa papperstejper följt av några lager av sammansatta fantastiska material. Tjockleken är cirka 1,5 mm.
Pansar (för pansarkabel):Pansringen appliceras spiralformigt över det inre höljet. Den består av antingen platt galvaniserad ståltrådsrustning (remsa), rund galvaniserad ståltrådsrustning och dubbel ståltejprustning.
Tabell 5. Rund pansartrådsdiameter
|
Fiktiv diameter Under rustningen |
Armor Wire Diameter |
|
|
mm |
mm |
|
|
> |
< |
|
|
- |
10 |
1.25 |
|
10 |
15 |
1.25 |
|
15 |
25 |
1.6 |
|
25 |
35 |
2.0 |
|
35 |
60 |
2.5 |
|
60 |
- |
3.15 |
Tabell 6. Pansartejptjocklek
|
Fiktiv diameter under rustningen |
Galvaniserat stål / stål |
Aluminium / Aluminiumlegering |
|
|
mm |
mm |
mm |
|
|
> |
< |
|
|
|
- |
30 |
0.2 |
0.5 |
|
30 |
70 |
0.5 |
0.5 |
|
70 |
- |
0.8 |
0.8 |
För platt vajerpansar och fiktiv diameter under pansaret som är större än 15 mm, ska den nominella tjockleken på den plana ståltrådsdiametern vara 0,8 mm. Kablar med fiktiv diameter under pansaret upp till och inklusive 15 mm, platt vajerpansar kommer att inte användas. Tejppansringen appliceras spiralformigt i två lager så att den yttre tejpen är ungefär central över den inre tejpens gap. Om tejppansar används ska innerbeklädnaden förstärkas med tejpade sängkläder.
Över slidan:Den totala manteln består av ett skikt av extruderad antingen termoplastisk förening (PVC ST3-typ eller PE ST7-typ) eller elastomerisk förening (polyklorpren CSP eller klorsulfonerad PE). Den nominella övermanteltjockleken beräknas med 0.035D plus 1 där D är den fiktiva diametern omedelbart under övermanteln i mm. För obarmerade kablar och kablar med övermanteln inte applicerad över pansar, metallskärm eller koncentrisk ledare, ska den nominella övermanteltjockleken inte vara mindre än 1,4 mm. Och för kablar med övermantel applicerad över pansar, metallskärm eller koncentrisk ledare, ska den nominella övermanteltjockleken inte vara mindre än 1,8 mm.
4. Tre kärnor 1,8/3KV (Um=3,6KV) Dimensionsdata
|
|
|
Opansrade kablar |
Armerade kablar av rundtråd av stål |
||||||||||
|
Nom. Tvärsnittsområde |
Nom. Isoleringstjocklek |
Koppartejptjocklek |
Koppartråd Skärmområde |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
Nom. Sängkläder Tjocklek |
Armor Wire Storlek |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
||
|
CU |
AL |
CU |
AL |
||||||||||
|
mm2 |
mm |
mm |
mm2 |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
||
|
10 |
2.0 |
0.1 |
16 |
1.8 |
23 |
650 |
460 |
1.2 |
1.6 |
1.8 |
28 |
1480 |
1290 |
|
16 |
2.0 |
0.1 |
16 |
1.8 |
24 |
840 |
540 |
1.2 |
1.6 |
1.9 |
29 |
1720 |
1410 |
|
25 |
2.0 |
0.1 |
16 |
1.8 |
26 |
1160 |
680 |
1.2 |
1.6 |
1.9 |
32 |
2130 |
1650 |
|
35 |
2.0 |
0.1 |
16 |
1.8 |
29 |
1490 |
820 |
1.2 |
2.0 |
2.1 |
36 |
2810 |
2140 |
|
50 |
2.0 |
0.1 |
16 |
1.9 |
32 |
1900 |
1000 |
1.2 |
2.0 |
2.2 |
39 |
3340 |
2450 |
|
70 |
2.0 |
0.1 |
16 |
2.0 |
36 |
2580 |
1290 |
1.2 |
2.0 |
2.3 |
42 |
4200 |
2910 |
|
95 |
2.0 |
0.1 |
16 |
2.2 |
40 |
3440 |
1640 |
1.3 |
2.5 |
2.4 |
47 |
5620 |
3820 |
|
120 |
2.0 |
0.1 |
16 |
2.3 |
43 |
4220 |
1950 |
1.3 |
2.5 |
2.5 |
51 |
6580 |
4310 |
|
150 |
2.0 |
0.1 |
25 |
2.4 |
46 |
5090 |
2290 |
1.4 |
2.5 |
2.7 |
54 |
7680 |
4870 |
|
185 |
2.0 |
0.1 |
25 |
2.5 |
50 |
6240 |
2730 |
1.5 |
2.5 |
2.8 |
58 |
9060 |
5560 |
|
240 |
2.0 |
0.1 |
25 |
2.7 |
56 |
8030 |
3430 |
1.6 |
2.5 |
3.0 |
64 |
11200 |
6600 |
|
300 |
2.0 |
0.1 |
25 |
2.8 |
60 |
9890 |
4100 |
1.6 |
2.5 |
3.1 |
69 |
13590 |
7500 |
|
400 |
2.0 |
0.1 |
35 |
3.1 |
68 |
12530 |
5150 |
1.8 |
3.15 |
3.4 |
78 |
17260 |
9880 |
|
500 |
2.2 |
0.1 |
35 |
3.3 |
75.7 |
16680 |
7510 |
1.8 |
3.15 |
3.5 |
84.3 |
21780 |
13025 |
|
630 |
2.4 |
0.1 |
35 |
3.5 |
84.9 |
21770 |
10040 |
1.8 |
3.15 |
3.8 |
94.6 |
27400 |
16050 |
Three Core 8,7/15KV (Um=17.5KV) Dimensionsdata
|
|
|
Opansrade kablar |
Armerade kablar av rundtråd av stål |
||||||||||
|
Nom. Tvärsnittsområde |
Nom. Isoleringstjocklek |
Koppartejptjocklek |
Koppar Trådskärmsområde* |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
Nom. Sängkläder Tjocklek |
Armor Wire Storlek |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
||
|
CU |
AL |
CU |
AL |
||||||||||
|
mm2 |
mm |
mm |
mm2 |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
||
|
25 |
4.5 |
0.1 |
16 |
2.4 |
44 |
2100 |
1620 |
1.4 |
2.5 |
2.7 |
52 |
4560 |
4080 |
|
35 |
4.5 |
0.1 |
16 |
2.5 |
46 |
2510 |
1840 |
1.4 |
2.5 |
2.7 |
54 |
5080 |
4410 |
|
50 |
4.5 |
0.1 |
16 |
2.6 |
49 |
2980 |
2080 |
1.5 |
2.5 |
2.9 |
57 |
5740 |
4840 |
|
70 |
4.5 |
0.1 |
16 |
2.7 |
53 |
3760 |
2470 |
1.6 |
2.5 |
3.0 |
62 |
6770 |
5480 |
|
95 |
4.5 |
0.1 |
16 |
2.8 |
57 |
4700 |
2900 |
1.6 |
2.5 |
3.1 |
65 |
7890 |
6100 |
|
120 |
4.5 |
0.1 |
16 |
3.0 |
60 |
5590 |
3320 |
1.7 |
2.5 |
3.2 |
69 |
8970 |
6700 |
|
150 |
4.5 |
0.1 |
25 |
3.1 |
64 |
6560 |
3760 |
1.8 |
3.15 |
3.4 |
74 |
11030 |
8220 |
|
185 |
4.5 |
0.1 |
25 |
3.2 |
67 |
7800 |
4300 |
1.8 |
3.15 |
3.5 |
78 |
12490 |
8980 |
|
240 |
4.5 |
0.1 |
25 |
3.4 |
74 |
9820 |
5220 |
1.9 |
3.15 |
3.7 |
84 |
15040 |
10440 |
|
300 |
4.5 |
0.1 |
25 |
3.5 |
79 |
11800 |
6010 |
2.0 |
3.5 |
3.8 |
90 |
17920 |
12130 |
|
400 |
4.5 |
0.1 |
35 |
3.7 |
86 |
14620 |
7240 |
2.1 |
3.5 |
4.1 |
98 |
21360 |
13970 |
|
500 |
4.5 |
0.1 |
35 |
3.8 |
93 |
18160 |
9355 |
2.2 |
3.5 |
4.3 |
106 |
26490 |
17830 |
Three Core12/20KV (Um=24KV) dimensionsdata
|
|
|
Opansrade kablar |
Armerade kablar av rundtråd av stål |
||||||||||
|
Nom. Tvärsnittsområde |
Nom. Isoleringstjocklek |
Koppartejptjocklek |
Koppar Trådskärmsområde* |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
Nom. Sängkläder Tjocklek |
Armor Wire Storlek |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
||
|
CU |
AL |
CU |
AL |
||||||||||
|
mm2 |
mm |
mm |
mm2 |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
||
|
35 |
5.5 |
0.1 |
16 |
2.7 |
51 |
2850 |
2180 |
1.5 |
2.5 |
2.9 |
60 |
5700 |
5010 |
|
50 |
5.5 |
0.1 |
16 |
2.8 |
54 |
3340 |
2450 |
1.6 |
2.5 |
3.0 |
62 |
6370 |
5480 |
|
70 |
5.5 |
0.1 |
16 |
2.9 |
58 |
4150 |
2850 |
1.6 |
2.5 |
3.1 |
66 |
7370 |
6070 |
|
95 |
5.5 |
0.1 |
16 |
3.0 |
62 |
5110 |
3310 |
1.7 |
3.15 |
3.3 |
72 |
9400 |
7600 |
|
120 |
5.5 |
0.1 |
16 |
3.1 |
65 |
5990 |
3730 |
1.8 |
3.15 |
3.4 |
75 |
10530 |
8270 |
|
150 |
5.5 |
0.1 |
25 |
3.2 |
68 |
6980 |
4180 |
1.8 |
3.15 |
3.5 |
80 |
11800 |
8940 |
|
185 |
5.5 |
0.1 |
25 |
3.3 |
72 |
8240 |
4740 |
1.9 |
3.15 |
3.7 |
83 |
13350 |
9850 |
|
240 |
5.5 |
0.1 |
25 |
3.6 |
79 |
10310 |
5700 |
2.0 |
3.5 |
3.8 |
90 |
16430 |
11820 |
|
300 |
5.5 |
0.1 |
25 |
3.7 |
84 |
12360 |
6570 |
2.1 |
3.5 |
4.0 |
95 |
18870 |
13080 |
|
400 |
5.5 |
0.1 |
35 |
3.9 |
91 |
15220 |
7830 |
2.2 |
4.0 |
4.3 |
103 |
23260 |
15930 |
|
500 |
5.5 |
0.1 |
35 |
4.1 |
97 |
19105 |
10325 |
2.3 |
4.2 |
4.5 |
110 |
27800 |
19170 |
Tre kärnor 26/35KV (Um=42KV) dimensionsdata
|
|
|
Opansrade kablar |
Armerade kablar av rundtråd av stål |
||||||||||
|
Nom. Tvärsnittsområde |
Nom. Isoleringstjocklek |
Koppartejptjocklek |
Koppar WireScreen Area* |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
Nom. Sängkläder Tjocklek |
Armor Wire Storlek |
Nom. Skidans tjocklek |
Cirka. Total diameter |
Cirka. Vikt |
||
|
CU |
AL |
CU |
AL |
||||||||||
|
mm2 |
mm |
mm |
mm2 |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
||
|
50 |
10.5 |
0.1 |
16 |
3.4 |
79.7 |
5928 |
5053 |
1.9 |
3.5 |
4.0 |
93.5 |
12050 |
11150 |
|
70 |
10.5 |
0.1 |
16 |
3.5 |
83.6 |
6900 |
5634 |
2.0 |
4.0 |
4.1 |
97.5 |
13150 |
11850 |
|
95 |
10.5 |
0.1 |
16 |
3.6 |
87.2 |
7863 |
6131 |
2.1 |
4.0 |
4.2 |
101.5 |
14800 |
12950 |
|
120 |
10.5 |
0.1 |
16 |
3.8 |
90.7 |
8817 |
6634 |
2.2 |
4.0 |
4.4 |
105.5 |
16050 |
13800 |
|
150 |
10.5 |
0.1 |
25 |
3.9 |
94.1 |
10085 |
7361 |
2.3 |
4.5 |
4.5 |
108.5 |
17420 |
14640 |
|
185 |
10.5 |
0.1 |
25 |
4.0 |
99.1 |
11573 |
8120 |
2.3 |
4.5 |
4.6 |
112 |
19200 |
15700 |
|
240 |
10.5 |
0.1 |
25 |
4.1 |
103.6 |
13387 |
9023 |
2.4 |
4.5 |
4.7 |
117 |
21050 |
16800 |
|
300 |
10.5 |
0.1 |
25 |
4.3 |
109.2 |
15658 |
10060 |
2.5 |
4.5 |
4.8 |
122.5 |
24900 |
19100 |
|
400 |
10.5 |
0.1 |
35 |
4.5 |
115.6 |
19013 |
11657 |
2.6 |
4.5 |
5.1 |
129 |
29200 |
21560 |
5. Produktionsframsteg
6. Certifikat:
 |
 |
7. Packning:
- Stålträtrumma (fumigation)
Kabellängd i varje trumma: 1000m/2000m eller enligt faktiska kabellängdskrav.
-Trumstorlek:
Enligt kabellängd och behållarstorlek
För att citera ditt exakta pris, vänligen berätta för oss vilken kabellängd du behöver. Större kvantitet, mer rabattförmån redo för dig!
-Utskeppningshamn:
Qingdao, eller andra hamnar enligt dina krav.
- Sjöfrakt:
FOB/C&F/CIF offert är alla tillgängliga.
 |
 |
 |
Populära Taggar: mellanspänningskabel, Kina mellanspänningskabel tillverkare, leverantörer, fabrik
