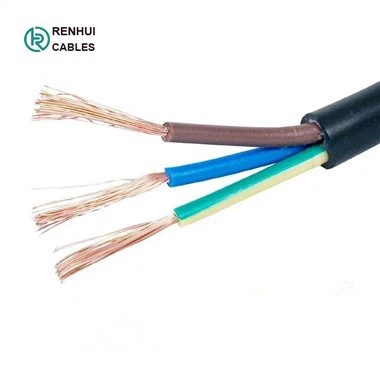

PVC-kabel
|
|
|
|
1.Standard:GB/T 5023-2008,IEC60227,BS6004,DIN VDE 0281
2. Märkspänning:300/300V
3.Användning: Flexibel kabel
-för torra områden, används för ändamål som kräver speciell flexibilitet under förhållanden fria från mekaniska påfrestningar.
Tillåten frekvent böjning och vridning.
-Särskilt lämplig för applicering i små apparater med låg mekanisk belastning och för anslutning av lätta hushållsapparater, såsom köksmaskiner, skrivbordslampor, taklampor, dammsugare, kontorsmaskiner, radioapparater etc., så länge som H03VV-F är anpassad för väsentliga specifikationer för enheten.
4. Byggnad:
|
-Dirigent: Bar kopparledare, fintrådig tvinnad, klass 5 enl. till IEC 60228 / HD 383 / DIN VDE 0295 (nominell diameter 0,20 mm) -Isolering: PVC-blandning TI2 enl. till DIN VDE 0207 4. del / HD 21.1 S4, koncentriskt tvinnade kärnor färgmarkerade enl. till HRN HD 308 S2 / DIN VDE 0293-308, med eller utan gulgrön skyddsledare -Slida: PVC-blandning TM2 för flexibla isolerade ledare enl. till DIN VDE 0207 del 5 / HD 21.1 S4 |
|
|
|
5. Kärnfärg:
Isoleringsfärg:
enkel kärna: brun eller blå
Två kärnor: brun och blå
Tre kärnor: brun, blå och grön/gul
Fyra kärnor: grön/gul, svart, brun och blå
Fem kärnor: grön/gul, svart, brun, blå och svart
Slidans färg:Svart,Grå, Vit
6. Tekniska egenskaper
|
Testa spänning |
2000 volt |
|
Böjningsböjningsradie |
7.5 x O |
|
Statisk böjradie |
4 x O |
|
Böjande temperatur |
-5 grad till plus 70 grader |
|
Statisk temperatur |
-40 grad till plus 70 grader |
|
Kortslutningstemperatur |
plus 160 grader |
|
Brand säkert |
IEC 60332.1 |
|
Isoleringsresistans |
20 MΩ x km |
7. Kabelparameter
|
Kärnor x Tvärsnittsarea |
Konstruktion av enskild ledare |
Yttre diameter |
Isoleringstjocklek |
Skidans tjocklek |
Ledarmotstånd vid 20 grader |
isoleringsmotstånd vid 70 grader |
Kabelvikt |
Förpackning |
|
|
nominell |
min Max. |
nominell |
nominell |
max. |
min. |
cirka. |
|
|
mm² |
nx mm |
mm |
mm |
mm |
Ω/km |
MΩkm |
kg/km |
|
|
2 x 0,5 |
16 x 0,20 |
4,6 - 5,9 |
0,5 |
0,6 |
39,0 |
0,012 |
41 |
c.100 |
|
2 x 0,75 |
24 x 0,20 |
4,9 - 6,3 |
0,5 |
0,6 |
26,0 |
0,010 |
48 |
c.100 |
|
3 G 0,5 |
16 x 0,20 |
4,9 - 6,3 |
0,5 |
0,6 |
39,0 |
0,012 |
48 |
c.100 |
|
3 G 0,75 |
24 x 0,20 |
5,2 - 6,7 |
0,5 |
0,6 |
26,0 |
0,010 |
57 |
c.100 |
|
4 G 0,5 |
16 x 0,20 |
5,4 - 6,9 |
0,5 |
0,6 |
39,0 |
0,012 |
58 |
c.100 |
|
4 G 0,75 |
24 x 0,20 |
5,7 - 7,3 |
0,5 |
0,6 |
26,0 |
0,010 |
70 |
c.100 |
|
5 G 0,75 |
24 x 0,20 |
7,1 |
0,5 |
0,6 |
26,0 |
0,010 |
87 |
c.10 |
8. Produktionsframsteg
9. Certifikat:
 |
 |
10. Packning:
- Stålträtrumma (fumigation)
Kabellängd i varje trumma: 1000m/2000m eller enligt faktiska kabellängdskrav.
-Trumstorlek:
Enligt kabellängd och behållarstorlek
För att citera ditt exakta pris, vänligen berätta för oss vilken kabellängd du behöver. Större kvantitet, mer rabattförmån redo för dig!
-Utskeppningshamn:
Qingdao, eller andra hamnar enligt dina krav.
- Sjöfrakt:
FOB/C&F/CIF offert är alla tillgängliga.
