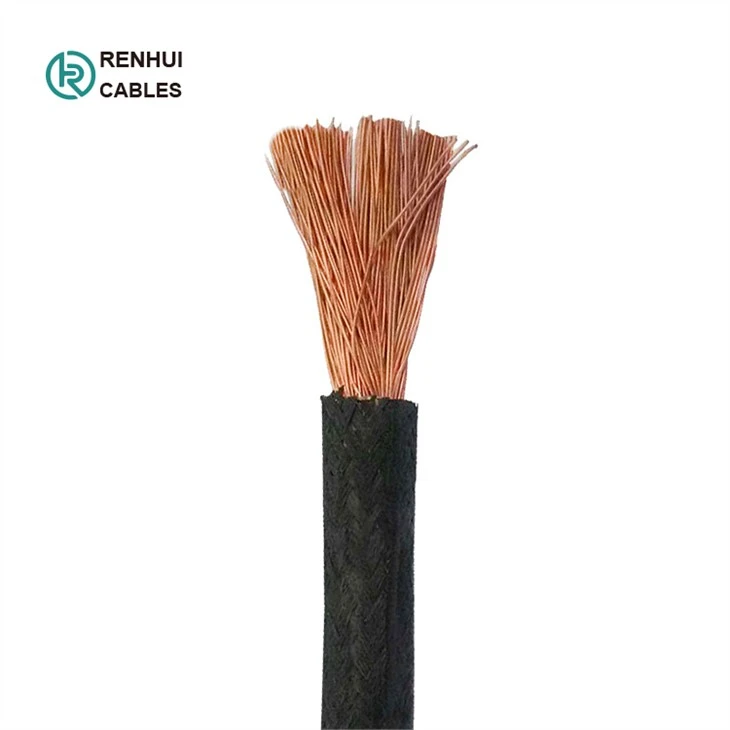

1.ProduktAnsökan:
Denna produkt är lämplig för svetsmaskinen vars spänning till marken inte är mer än 200V och pulserande strömvärde är 400V.
2.Teknisk data
Standarder: IEC60245 Dirigent Generellt till klass 6 flexibel kopparledare Separator Slida |
|
3.Temperaturbetyg
Fast: -40 grad till +85 grad
Böjd: -20 grad till +85 grad
4.Minsta böjradie
Böjd: 6 x total diameter
5.ModellochSpecifikationer
Modell | namn | Huvudapplikationer | Arbetstemperatur |
YH | Naturgummimantel för svetskabel | Används alltid inomhus | 65 |
YHF | Svetskabel av neoprengummi | Används alltid utomhus | 65 |
Svetskabel av syntetisk elastomer |
6.Specifikationer, storlek, vikt
Ledarens nominella sektion (mm²) | Konduktiv kärna | Tjocklek på sektionsmantel (mm) | Genomsnittlig ytterdiameter (mm²) | 20oC Ledarmotstånd Mindre än eller lika med (Ω/km) | Referensvikt (kg/km) | ||
Antal/diameter av kärna (mm) | Min | Max | YH | YHF | |||
10 | 322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 146 | 153 |
16 | 513/0.20 | 2.0 | 9.2 | 11.5 | 1.16 | 218 | 230 |
25 | 798/0.20 | 2.0 | 10.5 | 13.0 | 0.758 | 316 | 331 |
35 | 1121/0.20 | 2.0 | 11.5 | 14.5 | 0.536 | 426 | 439 |
50 | 1596/0.20 | 2.2 | 13.5 | 17.0 | 0.379 | 592 | 610 |
70 | 2214/0.20 | 2.4 | 15.0 | 19.5 | 0.268 | 790 | 817 |
95 | 2997/0.20 | 2.6 | 17.0 | 22.0 | 0.198 | 1066 | 1102 |
120 | 1702/0.30 | 2.8 | 19.0 | 24.0 | 0.161 | 1348 | 1392 |
150 | 2135/0.30 | 3.0 | 21.0 | 27.0 | 0.129 | 1678 | 1698 |
185 | 1443/0.40 | 3.2 | 22.0 | 29.0 | 0.106 | 1983 | 2020 |
7. PaketMaterial:
Trätrumma, Stålträtrumma (gasning)
Kabellängd i varje trumma: 500m/1000m eller enligt faktiska kabellängdskrav.
