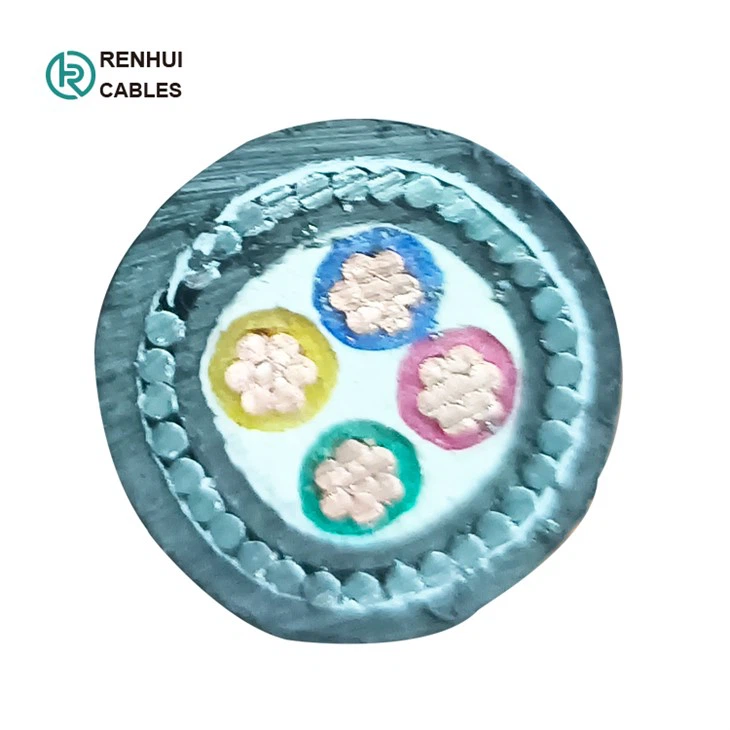

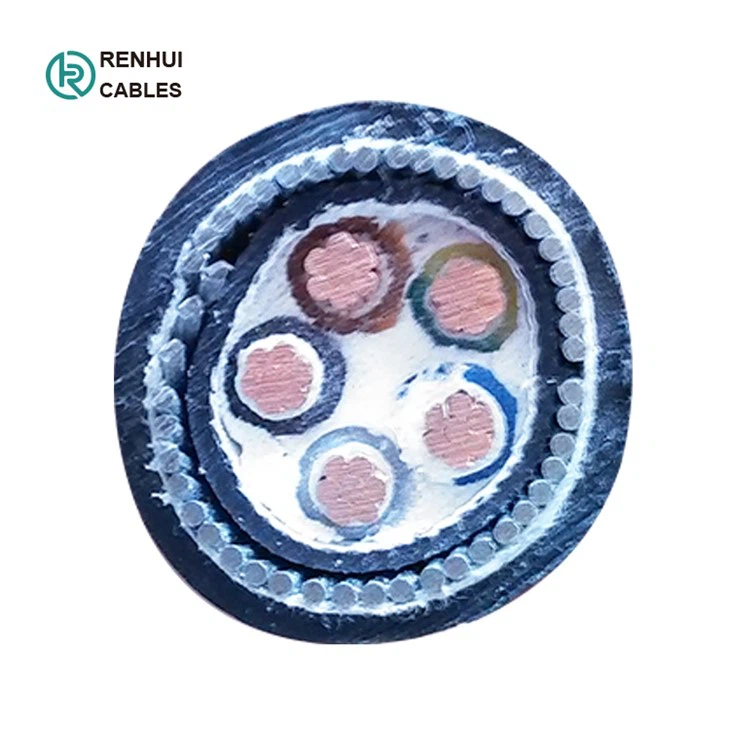

Pansarkabel
1.Ansökningar
Dessa kablar används för elförsörjning i lågspänningsinstallationssystem, De är lämpliga för installation inomhus och utomhus, i kabelkanaler, under mark, i kraft- och kopplingsstationer, lokala energidistributioner, industrianläggningar, där det inte finns någon risk för mekanisk skada.
2. Byggnad
- Konduktörer
Ledarna ska vara antingen av klass 1 eller klass 2 av vanlig eller metallbelagd glödgad koppar eller av vanlig aluminium eller aluminiumlegering, eller av klass 5 av vanlig eller metallbelagd koppar i enlighet med IEC 60228.
- Isolering
XLPE-material och tjocklek ska vara enligt IEC 60502 eller BS 5467 klassad för 90C kontinuerlig drift.
- Färgkod
|
Färgkod (1) |
Färgkod (2) |
||
|
1 kärna |
Röd eller svart |
1 kärna |
Brun eller Blå |
|
2 kärnor |
Röd svart |
2 kärnor |
Brun, Blå |
|
3 kärnor |
Röd, Gul, Blå |
3 kärnor |
Brun, Svart, Grå |
|
4 kärnor |
Röd, gul, blå, svart |
4 kärnor |
Blå, brun, svart, grå |
|
5 kärnor |
Röd, gul, blå, svart, grön |
5 kärnor |
Grön/Gul, Blå, Brun, Svart, Grå |
|
Över 5 kärnor |
Svarta kärnor med vita siffror |
Över 5 kärnor |
Svarta kärnor med vita siffror |
Andra färger kan tillverkas på begäran.
-Montering / Innerbeklädnad
De inre beläggningarna kan vara extruderade eller överlappade. För kablar med cirkulära kärnor, utom kablar med fler än fem kärnor, ska en överlappad inre täckning tillåtas endast om mellanrummen mellan kärnorna är väsentligt fyllda. Ett lämpligt bindemedel är tillåtet före applicering av en extruderad innerbeläggning. Materialet är kompatibelt med isoleringsmaterialet. Materialen som används för innerbeklädnader och fyllmedel ska vara lämpliga för kabelns driftstemperatur och kompatibla med isoleringsmaterialet. För halogenfria kablar ska innerbeklädnaden och fyllnadsmaterialen också vara halogenfri blandning .
-Rustning
Trådar av aluminium/galvaniserat stål/stål applicerade spiralformigt över det inre höljet enligt IEC 60502-1, eller dubbla aluminium-/ståltejp och koppar/förtennad koppartråd kan också tillverkas på begäran.
- Ytterhölje
Ytterhölje ska vara av extruderad PVC typ ST1/ST2 enligt IEC 60502-1, polyeten typ ST3/ST7, halogenfri förening ST8, polykloropren, klorsulfonerad polyeten eller liknande polymerer, typ SE1 finns också tillgängliga på begäran.
- Brandprestanda hos kabelhylsor
Kablar kan levereras med en speciell flamskyddad PVC-yttermantel för att uppfylla flamtestkraven i IEC 60332-3-22, IEC 60332-3-23 och IEC 60332-3-24, halogenfritt material uppfyller IEC{{3} }/2 och IEC 60684-2.
3.Kabelparametrar
-Pansad kabel med enkel kärna
|
Enkel kärna (bepansrad aluminiumtråd) |
|
||||||
|
Nominellt tvärsnitt |
Ledarens diameter (ungefär) |
Nominell isoleringstjocklek |
Nominell inre täcktjocklek |
Nominell Alun Wire dia. |
Nominell manteltjocklek |
Total diameter (ungefär) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Tvåkärna bepansrade kablar
|
Två kärnor (bepansrad galvaniserad ståltråd) |
|
||||||
|
Nominellt tvärsnitt |
Ledarens diameter (ungefär) |
Nominell isoleringstjocklek |
Nominell inre täcktjocklek |
Nominell ståltråd dia. |
Nominell manteltjocklek |
Total diameter (ungefär) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Tre kärnor bepansrade kablar
|
Tre kärnor (bepansrad galvaniserad ståltråd) |
|
||||||
|
Nominellt tvärsnitt |
Ledarens diameter (ungefär) |
Nominell isoleringstjocklek |
Nominell inre täcktjocklek |
Nominell ståltråd dia. |
Nominell manteltjocklek |
Total diameter (ungefär) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Tre kärnor med jordkärnor pansrade kablar
|
Tre kärnor plus 1 (bepansrad galvaniserad ståltråd) |
|
||||||||
|
Nominellt tvärsnitt |
Ledarens diameter (ungefär) |
Nominell isoleringstjocklek |
Nominell inre täcktjocklek |
Nominell ståltråd dia. |
Nominell manteltjocklek |
Total diameter (ungefär) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
mm |
mm |
mm |
mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
- Fyra kärnor, pansarkabel
|
Fyra kärnor (bepansrad galvaniserad ståltråd) |
|
||||||
|
Nominellt tvärsnitt |
Ledarens diameter (ungefär) |
Nominell isoleringstjocklek |
Nominell inre täcktjocklek |
Nominell ståltråd dia. |
Nominell manteltjocklek |
Total diameter (ungefär) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4. Produktionsframsteg
5. Certifikat:
 |
 |
6. Packning:
- Stålträtrumma (fumigation)
Kabellängd i varje trumma: 1000m/2000m eller enligt faktiska kabellängdskrav.
-Trumstorlek:
Enligt kabellängd och behållarstorlek
För att citera dig exakt pris, vänligen berätta för oss din nödvändiga kabellängdskvantitet. Större kvantitet, mer rabattförmån redo för dig!
-Utskeppningshamn:
Qingdao, eller andra hamnar enligt dina krav.
- Sjöfrakt:
FOB/C&F/CIF offert är alla tillgängliga.
 |
 |
 |
