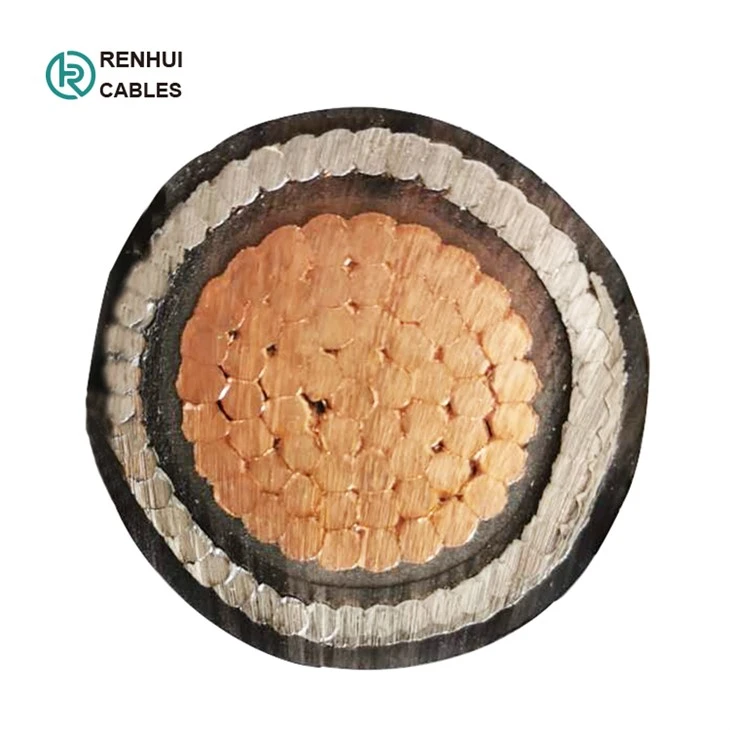

BS 5467 Single Core Armored Power Kablar, 600/1000V
1. Ansökan,BS 5467 Single Core Armored Power Kablar, 600/1000V
Dessa kablar används för kraft- och styrkretsar, de kan erbjuda ett utmärkt skydd genom användning av en kraftig galvaniserad ståltråd bepansrad.
GSWA gör dem lämpliga för användning i och utanför byggnader eller för direkt nedgrävning i marken.
2. Kabeldragning, BS 5467 enkelkärna armored power cables, 600/1000V
 |
 |
3. Byggnad,BS 5467 Single Core Armored Power Kablar, 600/1000V
|
Dirigent |
Solid aluminium- eller kopparledare, rundtrådig eller formad, klass 2 till BS 6460, IEC 60228. |
|
|
Isolering |
XLPE (korsbunden polyeten) typ GP 8 eller etenpropengummi (GP 6) |
|
|
Färgkod |
1 kärna: brun |
|
|
2 kärnor: brun eller blå |
||
|
3 kärnor: brun, svart, grå |
||
|
4 kärnor: blå, brun, svart, grå |
||
|
5 kärnor: grön/gul, blå, brun, svart, grå |
||
|
Över 5 kärnor: Vita kärnor med svarta siffror |
||
|
Strö |
Enkel kärna |
extruderat skikt av polymermaterial |
|
Multicore |
a) extruderat skikt av polymert material |
|
|
b) eller en tejpad säng som består av två eller flera lager PVC-tejp eller annan syntetisk tejp, för kabeln med en ledararea på 16 mm² och mer |
||
|
Rustning |
Enkelkärna: AWA (Aluminium Wire Armour) |
|
|
Multi Core: SWA (Ståltrådsrustning) |
||
|
Ytterhölje |
Extruderad PVC, typ 9 specificerad i BS7655 |
|
4.Teknisk information
|
Spänningsvärde |
600/1000V |
|
Temperaturklassificering |
0 grad till +90 grad |
|
Böjningsradie |
1,5 mm² till 16 mm²: 6 x total diameter |
|
25 mm² och över: 8 x total diameter |
|
|
Brand säkert |
IEC60332 del 1, BS4066 del 1 |
5. Kabeldata,BS 5467 Single Core Armored Power Kablar, 600/1000V
|
Nominell tvärsnittsarea |
Strandtyp |
Nominell isoleringstjocklek |
Nominell sängtjocklek |
Nominell Alun Wire dia. |
Nominell manteltjocklek |
Cirka. Total diameter |
Ca vikt |
|
mm² |
nr./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
|
1x50 |
19/1.78 |
1 |
0.8 |
0.9 |
1.5 |
17.5 |
800 |
|
1x70 |
19/2.14 |
1.1 |
0.8 |
1.25 |
1.5 |
20.2 |
990 |
|
1x95 |
19/2.52 |
1.1 |
0.8 |
1.25 |
1.6 |
22.3 |
1280 |
|
1x120 |
37/2.03 |
1.2 |
0.8 |
1.25 |
1.6 |
24.2 |
1550 |
|
1x150 |
37/2.25 |
1.4 |
1 |
1.6 |
1.7 |
27.4 |
1900 |
|
1x185 |
37/2.52 |
1.6 |
1 |
1.6 |
1.8 |
30 |
2320 |
|
1x240 |
61/2.25 |
1.7 |
1 |
1.6 |
1.8 |
32.8 |
2930 |
|
1x300 |
61/2.52 |
1.8 |
1 |
1.6 |
1.9 |
35.6 |
3580 |
|
1x400 |
61/2.85 |
2 |
1.2 |
2 |
2 |
40.5 |
4600 |
|
1x500 |
61/3.20 |
2.2 |
1.2 |
2 |
2.1 |
44.2 |
5680 |
|
1x630 |
127/2.52 |
2.4 |
1.2 |
2 |
2.2 |
48.8 |
7160 |
|
1x800 |
127/2.85 |
2.6 |
1.4 |
2.5 |
2.4 |
55.4 |
9315 |
|
1x1000 |
127/3.20 |
2.8 |
1.4 |
2.5 |
2.5 |
60.6 |
11490 |
6. Produktionsframsteg
7. Certifikat:
 |
 |
8. Packning:
- Stålträtrumma (fumigation)
Kabellängd i varje trumma: 1000m/2000m eller enligt faktiska kabellängdskrav.
-Trumstorlek:
Enligt kabellängd och behållarstorlek
För att citera ditt exakta pris, vänligen berätta för oss vilken kabellängd du behöver. Större kvantitet, mer rabattförmån redo för dig!
-Utskeppningshamn:
Qingdao, eller andra hamnar enligt dina krav.
- Sjöfrakt:
FOB/C&F/CIF offert är alla tillgängliga.
 |
 |
 |
