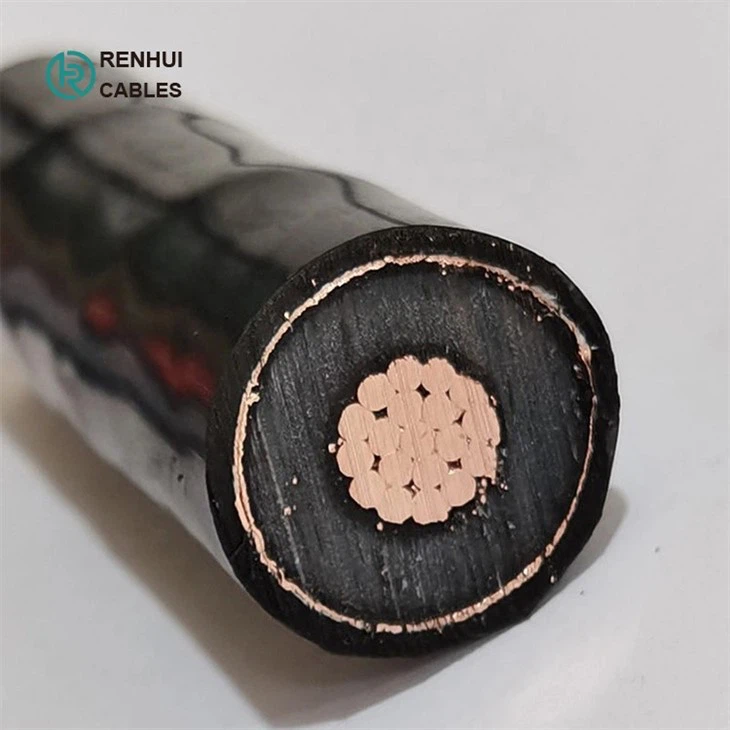

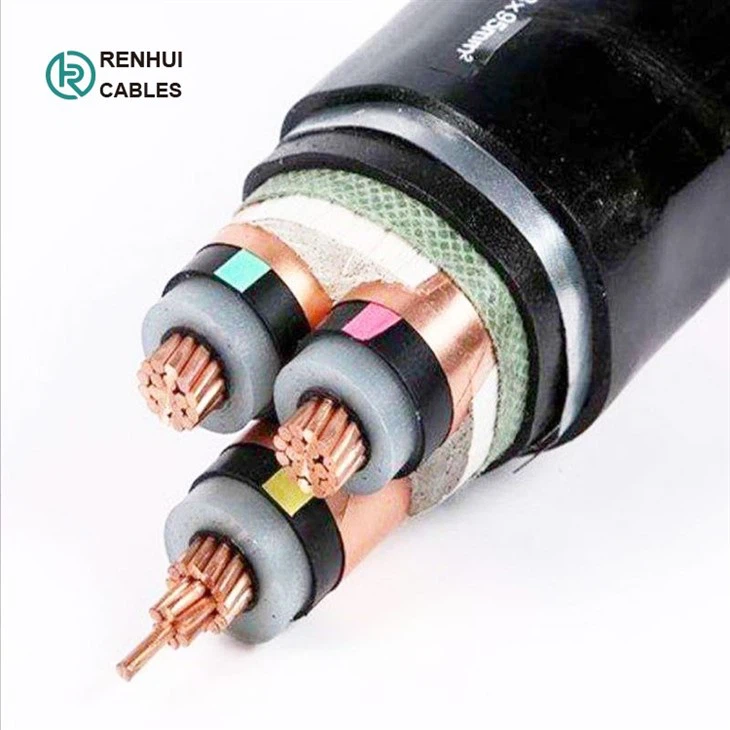

Användning: 6/10kV N2XSEY-kablar
Mellanspänningskablar för distributionsnät; även för anslutning till produktionsenheter och anläggnings- och processanslutning. Förläggas direkt i mark, utomhus, inomhus och i kabelkanaler.
 |
 |
 |
Standard:6/10kV N2XSEY-kablar
DIN VDE 0276-620, HD 620, EN 60228 Flamskyddsmedel enligt IEC/EN 60332-1-2
Tekniska egenskaper: 6/10kV N2XSEY-kablar
Spänningsmärke (Uo/U)(Um): 6/10 (12)kV
Testspänning: 21kV
Temperaturbetyg:
Fast: -20 grad till +70 grad
Böjd: -5 grad till +70 grad
Kortslutningstemperatur: +250 grad
Minsta böjradie: 15 x total diameter

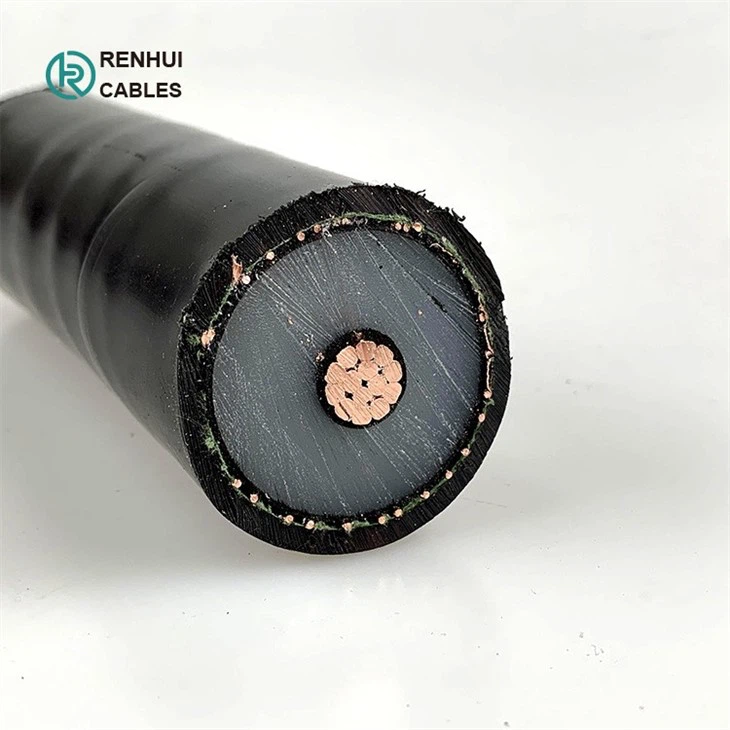

Kabelstruktur: 6/10kV N2XSEY-kablar
Ledare: Kompakt kopparledare, klass 2
Ledarskärm: Halvledande material
Isolering: XLPE (korsbunden polyeten)
Isoleringsskärm: Halvledande material
Skärm: Koppartrådar med kopparbandsomslag (eller koppartejpskärm)
Mantel: PVC (HDPE)
Slidans färg: Röd
Tekniskt datablad: 6/10kV N2XSEY-kablar
|
Dirigent |
Isoleringstjocklek (mm) |
Koppartejpskärm (ungefärlig) (mm) |
PVC bäddtjocklek (mm) |
Ytterdiameter av pansartråd (mm) |
Manteltjocklek (mm) |
Ytterdiameter (ungefärlig) (mm) |
Vikt av kopparkärna (kg/km) |
Vikt av aluminiumkärna (kg/km) |
||
|
Tvärsnittsarea (mm2) |
Strukturera |
Ytterdiameter (mm) |
||||||||
|
25 |
Kompakt rund |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
Kompakt rund |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
Kompakt rund |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
Kompakt rund |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
Kompakt rund |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
Kompakt rund |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
Kompakt rund |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
Kompakt rund |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
Kompakt rund |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
Kompakt rund |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
Kompakt rund |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
Kompakt rund |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
Produktionsframsteg
Certifikat:
 |
 |
Förpackning:
- Stålträtrumma (fumigation)
Kabellängd i varje trumma: 1000m/2000m eller enligt faktiska kabellängdskrav.
-Trumstorlek:
Enligt kabellängd och behållarstorlek
För att citera ditt exakta pris, vänligen berätta för oss vilken kabellängd du behöver. Större kvantitet, mer rabattförmån redo för dig!
-Utskeppningshamn:
Qingdao, eller andra hamnar enligt dina krav.
- Sjöfrakt:
FOB/C&F/CIF offert är alla tillgängliga.
 |
 |
 |
