600/1000V ABC – Medföljande antennkablar till BS 7870-5 (AL/XLPE)
1.Ansökan (Luftkabel)

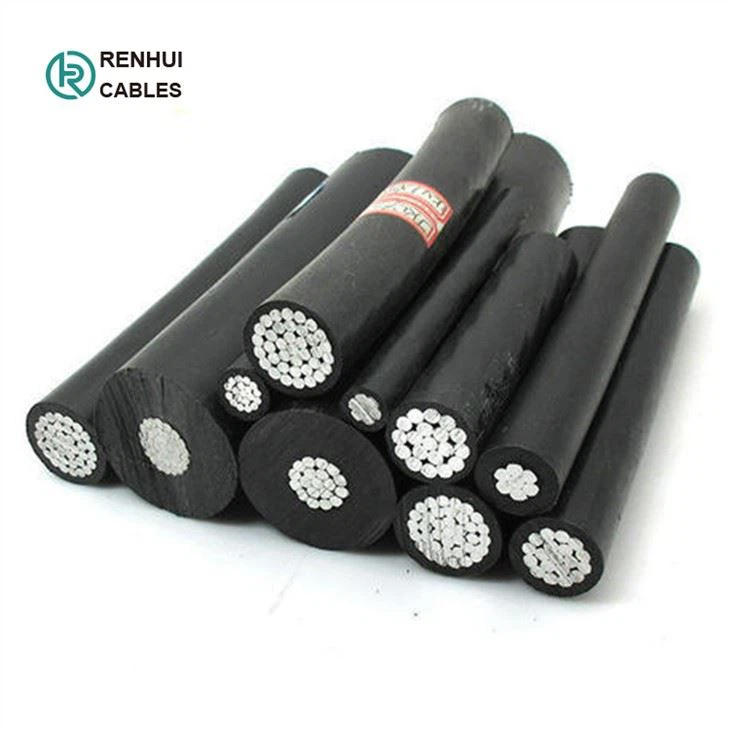

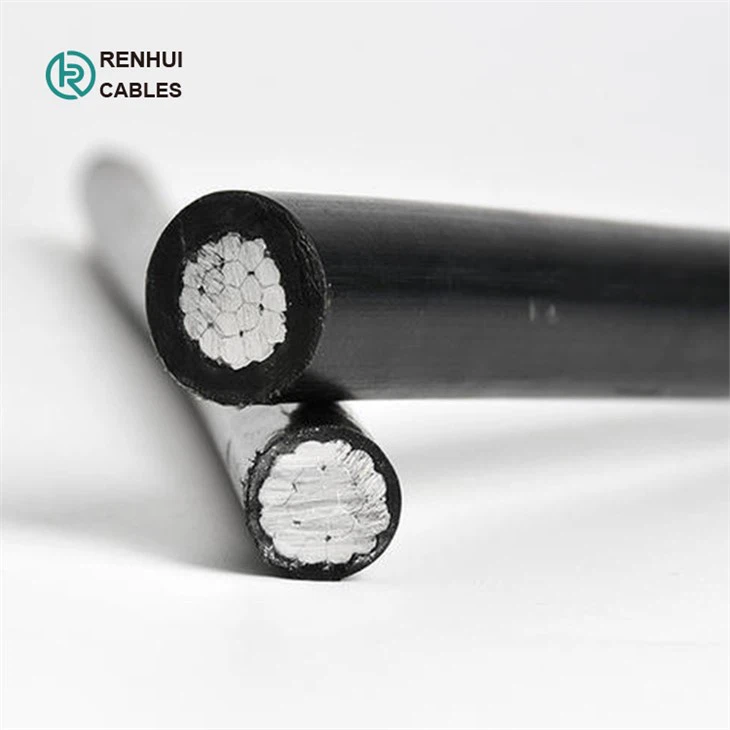

De buntade antennkablarna avsedda för luftledningar har alla ledare gjorda av aluminium 1350 och isolerade med XLPE. Fas- och neutrala kärnor läggs upp i en bunt med en vänsterhandsläggning. Kan användas för fast installation som luftledningar upp till 1000 V.
2.Standard (Luftkabel)
BS 7870-5:1999
3.Konstruktion (Luftkabel)
Dirigent | Ledarna ska vara av aluminium 1350 trådar och är komprimerade cirkulärtrådiga (RM). |
|
Isolering | XLPE. 1, 2 och 3 upphöjda längsgående ribbor på ytan av kärnorna. Ytan på den neutrala kärnan bör ha minst 12 ribbor för tvärsnitt upp till 50 mm² och minst 16 ribbor för kärnor över 50 mm². I fallet med fem kärnknippen ska ytan på skyddskärnan vara slät. | |
hopsättning | 2 upp till 4 kärnor med lika tvärsnitt tvinnas samman i vänster läggning, dessutom kan 1 eller 2 kärnor med reducerat tvärsnitt samtvinnas. |
4.Teknisk data (Luftkabel)
Märkspänning | kV | 0.6/1 |
Testa spänning | Veff kV | 4 |
Läggningstemperatur | grad | min. -20 |
Driftstemperatur | grad | -30 ~ plus 80 |
Ledartemperatur | grad | max. plus 80 |
Kortslutningstemperatur | grad /s | max. plus 130/5 |
Böjradie (min.) | 18 × o kabel |
5.Mått (Luftkabel)
antal kärnor x nominellt tvärsnitt | max. ledare- resistans | min. brottbelastning av ledaren | Nuvarande betyg i luften | Yttre diameter | Totalvikt |
mm² | Ohm/km | kN | A | mm | kg/km |
1x 16 RM | 1,910 | 2,5 | 72 | 80 | 74 |
1x 25 RM | 1,200 | 4,0 | 107 | 90 | 106 |
1x 35 RM | 0,868 | 5,5 | 132 | 105 | 138 |
1x 50 RM | 0,641 | 8,0 | 165 | 118 | 182 |
1x 70 RM | 0,443 | 10,7 | 205 | 130 | 252 |
1x 95 RM | 0,320 | 13,7 | 240 | 154 | 333 |
1x 120 RM | 0,253 | 18,6 | 290 | 170 | 408 |
1x 150 RM | 0,206 | 23,2 | 334 | 190 | 502 |
1x 185 RM | 0,164 | 28,7 | 389 | 210 | 611 |
1x 240 RM | 0,125 | 37,2 | 467 | 240 | 801 |
2x16 RM | 1,910 | 2,5 | 72 | 156 | 147 |
2x 25 RM | 1,200 | 4,0 | 107 | 180 | 208 |
2x35 RM | 0,868 | 5,5 | 132 | 200 | 277 |
2x 50 RM | 0,641 | 8,0 | 165 | 235 | 361 |
2x 70 RM | 0,443 | 10,7 | 205 | 254 | 505 |
2x 95 RM | 0,320 | 13,7 | 240 | 303 | 666 |
2x 150 RM | 0,206 | 23,2 | 334 | 380 | 1004 |
4x16 RM | 1,910 | 2,5 | 72 | 188 | 286 |
4x25 RM | 1,200 | 4,0 | 107 | 212 | 430 |
4x35 RM | 0,868 | 5,5 | 132 | 241 | 553 |
4x 50 RM | 0,641 | 8,0 | 165 | 278 | 746 |
4x70 RM | 0,443 | 10,7 | 205 | 318 | 1009 |
4x 95 RM | 0,320 | 13,7 | 240 | 378 | 1332 |
4x 120 RM | 0,253 | 18,6 | 290 | 544 | 1632 |
4x 50 plus 1x 25 RM | 0,641/1,200 | 8,0/4,0 | 165/107 | 319 | 814 |
4x 50 plus 1x 35 RM | 0,641/0,868 | 8,5/5,5 | 165/132 | 319 | 845 |
4x 70 plus 1x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 360 | 1105 |
4x 70 plus 2x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 400 | 1217 |
4x 95 plus 1x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 418 | 1438 |
4x 95 plus 2x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 420 | 1544 |
4x120 plus 1x 25 RM | 0,253/1,200 | 18,6/4,0 | 290/107 | 590 | 2050 |
5. Paket: Exportera träfat (Luftkabel)
